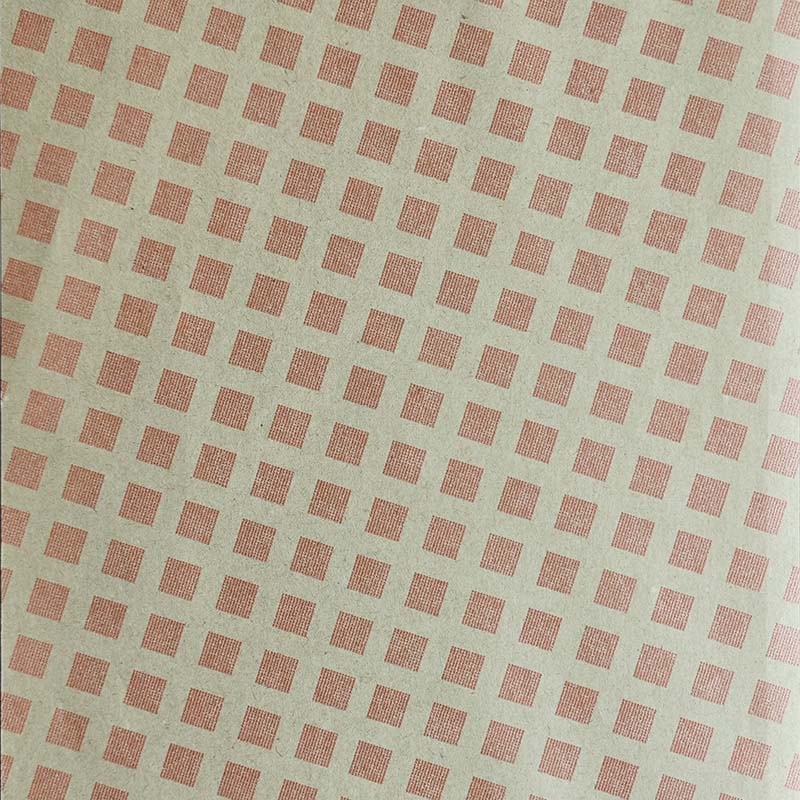

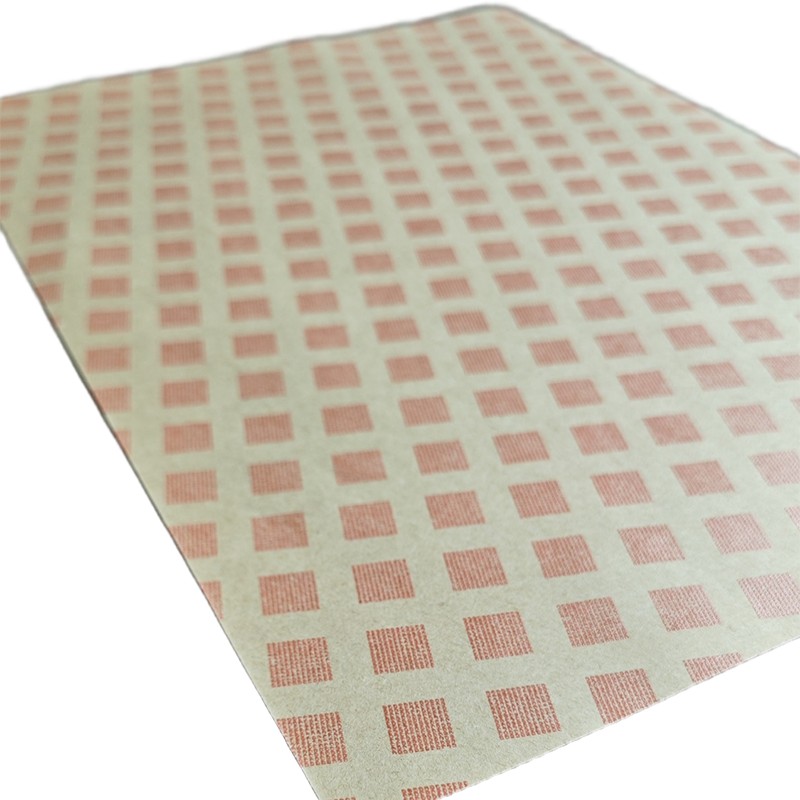

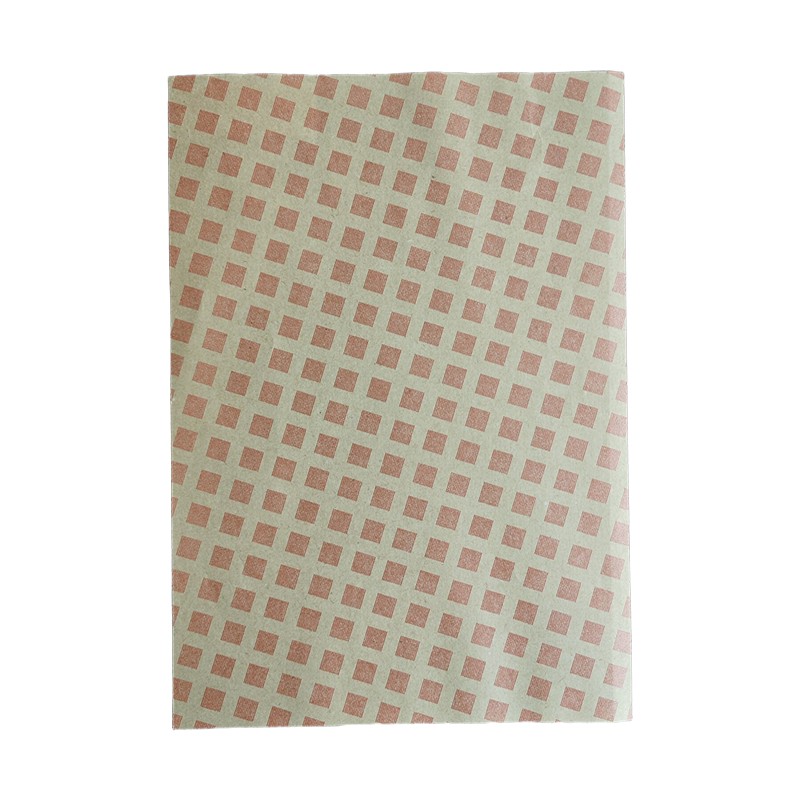

In qualità di fornitore di carta a pois di diamante, Hanyao fornisce ai nostri clienti soluzioni ragionevoli. Conosciuto anche come DDP o Diamond Pattern Paper (DPP), è un materiale isolante interstrato costituito da carta isolante ad alte prestazioni come materiale di base e rivestito con speciale resina epossidica modificata con motivo a forma di diamante. Questi motivi a diamante parzialmente rivestiti sono utili per l'evacuazione dell'aria e dell'umidità durante il processo di asciugatura, evitando efficacemente lo scarico parziale. Dopo essere stata riscaldata, la resina epossidica si scioglierà e si legherà alle bobine e ai conduttori garantendo una buona resistenza meccanica degli avvolgimenti del trasformatore.
| Articolo | Unità | Misurare | |||||||||||
| Spessore nominale | mm | 0.08 | 0.13 | 0.18 | 0.20 | 0.25 | 0.38 | ||||||
| Spessore e deviazione | mm | ±0,005 | ±0,007 | ±0,010 | ±0,010 | ±0,010 | ±0,015 | ||||||
| Densità | g/cm3 | 0,85~1,10 | |||||||||||
| Spessore di adesione su un solo lato | µm | 6~12 | |||||||||||
| Umidità | ％ | 4.0~8.0 | |||||||||||
| Contenuto di ceneri | ％ | ≤1,0 | |||||||||||
| Conducibilità dell'estratto d'acqua | mS/m | ≤10 | |||||||||||
| PH dell'estratto acquoso | － | 6.5~8.5 | |||||||||||
| Assorbimento dell'olio | ％ | ≥20 | |||||||||||
| Forza di legame | Normale | kPa | ≥650 | ||||||||||
| 100℃±2℃ | ≥400 | ||||||||||||
| Resistenza alla trazione | MD | N/10 mm | ≥60 | ≥110 | ≥160 | ≥180 | ≥230 | ≥350 | |||||
| TD | ≥30 | ≥50 | ≥70 | ≥80 | ≥100 | ≥150 | |||||||
| Allungamento | MD | ％ | ≥2,0 | ||||||||||
| TD | ≥4,0 | ||||||||||||
| Forza allo strappo | MD | mN | ≥450 | ≥900 | ≥1350 | ≥1500 | ≥2000 | ≥3000 |
|
||||
| TD | ≥500 | ≥1000 | ≥1500 | ≥1700 | ≥2300 | ≥3500 |
|
||||||
| Forza elettrica | Nell'aria | KV | ≥0,88 | ≥1,37 | ≥2,00 | ≥2,10 | ≥2,25 | ≥3,4 |
|
||||
| Nell'olio | ≥4,40 | ≥7.00 | ≥9.00 | ≥9,80 | ≥11,50 | ≥17,50 |
|
||||||
| Inquinamento dell'olio del trasformatore | － | Nessun inquinamento（∆tanδ＜0,001） | |||||||||||
Dichiarazione di non responsabilità: i dati sulle prestazioni, i parametri e le caratteristiche descritti sono valori tipici in condizioni di test specifiche e possono variare nelle applicazioni effettive. Non costituiscono garanzia o garanzia di prestazione in tutte le condizioni. Gli utenti sono responsabili di verificare l'idoneità del prodotto per l'applicazione prevista.
1.La carta tratteggiata diamantata Hanyao è realizzata al 100% con pasta di solfato, con elevata purezza ed eccellente resistenza meccanica.
2.Durante il processo di utilizzo, questo materiale deve essere preriscaldato a 90℃±5℃ per 3 ore, quindi polimerizzato a 125℃±5℃ per 6 ore per completare l'incollaggio.
3. Può resistere a temperature fino a 105 ℃.

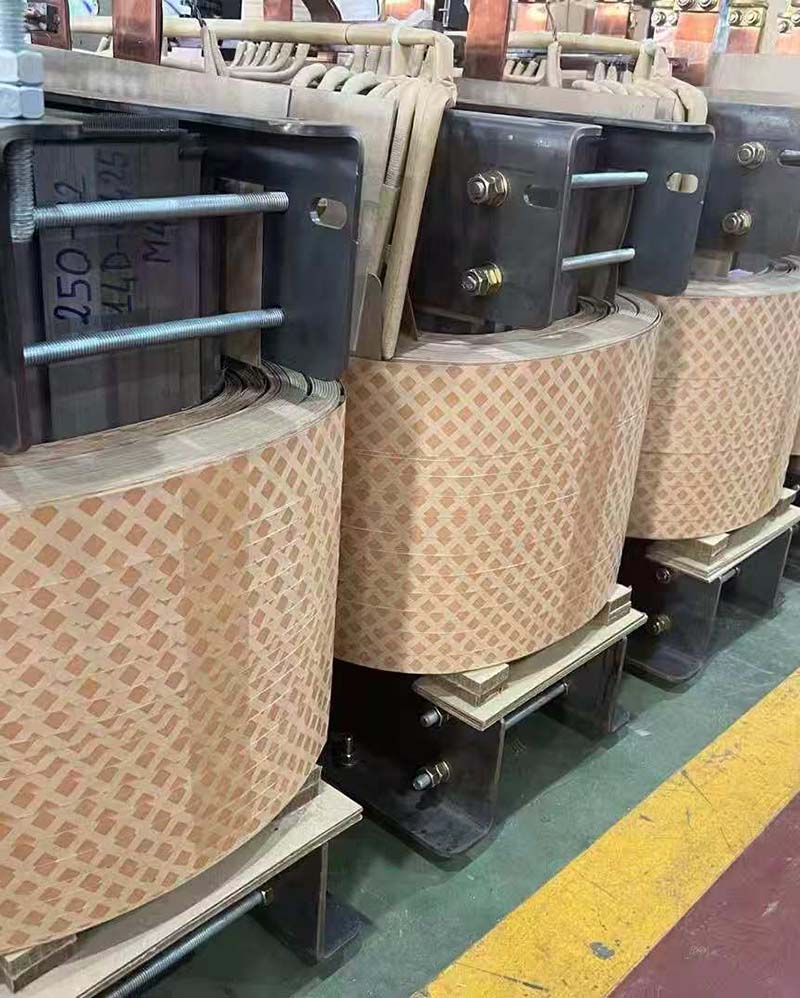

4. I prodotti sono ampiamente utilizzati nell'isolamento interstrato e nell'isolamento interturn dei trasformatori di potenza a bagno d'olio.
