I trasformatori a olio sono affidabili per prestazioni stabili, ma la maggior parte dei guasti imprevisti non iniziano con "problemi di olio": iniziano quando l'isolamento invecchia silenziosamente, assorbe umidità o perde resistenza meccanica. Se si selezionano i materiali, si gestisce una riparazione o si tenta di evitare il ripetersi di guasti, il sistema di isolamento è il luogo in cui si vince (o si perde) l'affidabilità.
Questa guida spiega comeMateriali di isolamento elettrico su trasformatori di tipo a oliolavorano insieme come un sistema (carta, cartone pressato, distanziatori, componenti di barriera e opzioni per alte temperature) e come sceglierli in base al calore, al rischio di umidità, al margine di sicurezza dielettrico e ai carichi meccanici. Troverai regole decisionali pratiche, una tabella comparativa, modelli di guasto comuni, suggerimenti per la manutenzione e domande frequenti progettate per acquirenti, ingegneri e team di manutenzione che desiderano meno interruzioni e una maggiore durata del trasformatore.
Il punto dolente condiviso da molti operatori è brutalmente semplice: i trasformatori tendono a guastarsi nel peggiore momento possibile. E quando lo fanno, il danno raramente è “un singolo aspetto negativo”. Solitamente si tratta di una reazione a catena che inizia con l'invecchiamento dell'isolamento:
In altre parole,Materiali di isolamento elettrico su trasformatori di tipo a olionon sono un dettaglio di fondo: sono il “supporto vitale” del trasformatore. Scegli bene e comprerai anni. Scegli male e comprerai guai.
I trasformatori a olio si basano su una difesa a più livelli. Ogni strato svolge un lavoro diverso e i risultati migliori si ottengono quando i materiali sono compatibili con l'olio, stabili alla temperatura operativa e sufficientemente resistenti da sopravvivere allo stress meccanico.
Cosa deve ottenere il sistema di isolamento:
Una mentalità pratica: se si modifica un pezzo (tipo di carta, spessore del pannello pressato, modello di adesivo, geometria del distanziatore), verificare gli effetti di tale modifica sul tempo di asciugatura, sull'impregnazione dell'olio, sugli spazi liberi e sulla pressione del morsetto meccanico. È qui che molti progetti “sembrava a posto sulla carta” vanno di traverso.
Di seguito sono riportate le famiglie di isolanti più comunemente utilizzate nei progetti riempiti d'olio. La distinta esatta dei materiali dipende dalla classe di tensione, dalla struttura dell'avvolgimento, dall'obiettivo della classe termica e dal metodo di produzione, ma questi elementi costitutivi vengono visualizzati ancora e ancora.
Se la tua attività è soggetta a calore ambientale elevato, cicli di carico frequenti o finestre di manutenzione limitate, considera che la scelta dei materiali non è solo una questione di rigidità dielettrica “oggi”. Si tratta del tasso di invecchiamento nel corso degli anni.
Ecco il modo semplice per scegliereMateriali di isolamento elettrico su trasformatori di tipo a oliosenza rimanere intrappolati nelle affermazioni del marketing: inizia dal tuo attuale profilo di stress, non dal catalogo.
1) Comportamento in temperatura e sovraccarico
2) Rischio di umidità e aspetti pratici dell'asciugatura
3) Sollecitazioni meccaniche e forze di cortocircuito
4) Distribuzione dello stress elettrico
Se vuoi una scorciatoia pratica: quando i guasti continuano a ripetersi, di solito è l’umidità + il calore + la contaminazione che agiscono insieme. Una migliore selezione dell’isolamento (e un migliore controllo del processo) rompe quel triangolo.
| Famiglia di materiali | Applicazioni tipiche | Punti di forza chiave | Attenzione |
|---|---|---|---|

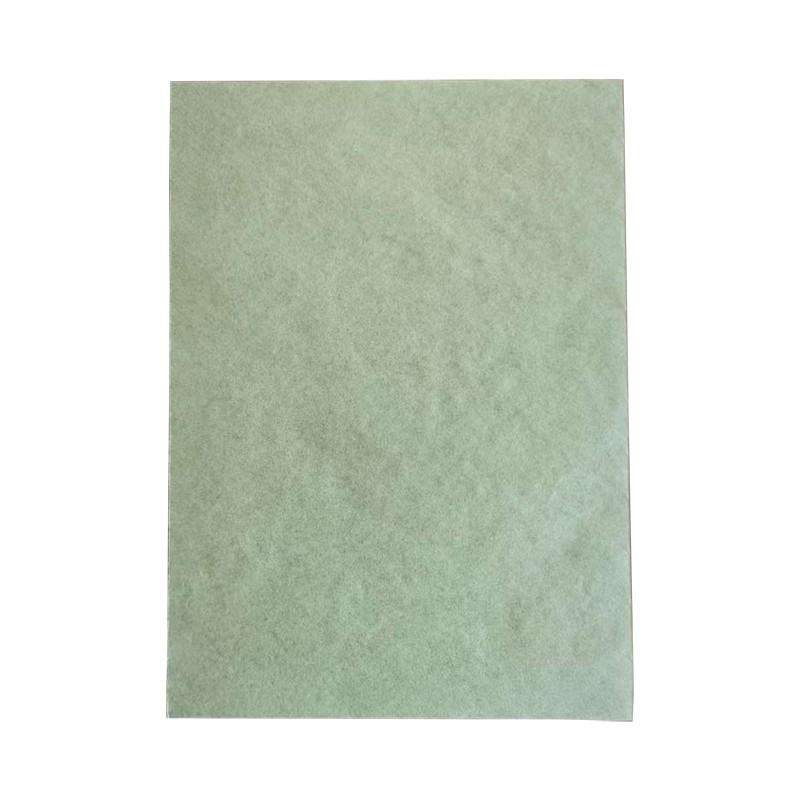

| Carta isolante in cellulosa | Isolamento giro per giro e strato | Ottime prestazioni dielettriche a secco e impregnate d'olio; conveniente | Sensibile all'umidità; l’invecchiamento accelera con il calore e l’ossigeno |
| Carta crespa (cellulosa) | Isolamento in piombo, avvolgimento di parti irregolari | Estensibile e conformabile; riduce le rughe e gli spazi vuoti | Ancora sensibile all'umidità; necessita di una buona impregnazione |

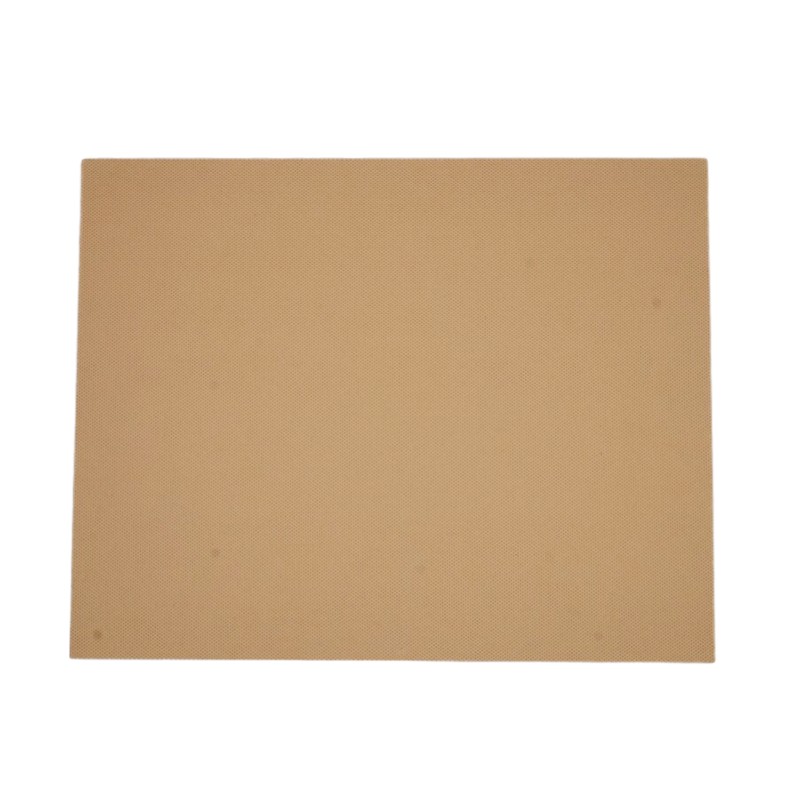

| Pannello pressato/pannello laminato | Barriere, distanziatori, anelli terminali, strutture di condotti petroliferi | Supporto meccanico + isolamento; aiuta a mantenere gli spazi liberi sotto stress | Tempo di asciugatura più lungo; lo spessore e la densità influiscono sulla lavorazione |
| Strutture barriera/cilindro | Controllo sul campo, regioni ad alto stress | Migliora la distribuzione dello stress elettrico; riduce il rischio di scariche localizzate | Sensibile al design; una geometria scadente può intrappolare l'olio o creare punti di stress taglienti |
| Carta aramidica/isolamento ad alta temperatura | Design con margine termico elevato, cicli di lavoro gravosi | Migliori prestazioni a temperature più elevate; supporta una vita più lunga sotto il calore | Costo più elevato; deve confermare la compatibilità dell'olio e l'idoneità al processo |
| Carte leganti con motivo adesivo | Stabilità dello strato, comodità di montaggio | Riduce lo spostamento; può migliorare la robustezza dell'avvolgimento | Se incollato eccessivamente, potrebbe ridurre il flusso dell'olio e rallentare l'essiccazione |
Se ti sei mai chiesto: "Perché ha fallito quando i test dell'olio sembravano a posto?" - non sei solo. I guasti all'isolamento possono nascondersi fino a quando non si verifica un evento scatenante. Ecco alcuni modelli che spesso corrispondono a cause reali:
Suggerimento sul campo:Durante la risoluzione dei problemi, non considerare l'isolamento come passivo. Chiedi “Dov’è lo stress elettrico più elevato?” e "Dov'è il punto più caldo?" Queste due posizioni spiegano la maggior parte dei fallimenti ripetuti.
Acquistare materiali isolanti in base allo “spessore e al prezzo” è il modo in cui il rischio nascosto si insinua in un trasformatore. Utilizza questa lista di controllo per ridurre le sorprese:
Se ti rifornisci di isolamento per la produzione o la ristrutturazione, lavorare con un fornitore che comprende le realtà dell'assemblaggio dei trasformatori può ridurre i tempi di consegna e ridurre le rilavorazioni.Suzhou Hanyao Nuovi Materiali Co., Ltd.supporta la fornitura di materiale isolante per trasformatori di tipo olio e può fornire componenti convertiti e set di materiali corrispondenti per strutture di avvolgimento e barriera comuni.
Q1: L'isolamento del trasformatore riguarda principalmente la rigidità dielettrica?
La rigidità dielettrica è essenziale, ma l'affidabilità a lungo termine dipende altrettanto dall'invecchiamento termico, dal comportamento all'umidità e dalla stabilità meccanica. Un materiale può risultare resistente in laboratorio e tuttavia fallire all'inizio del servizio se intrappola umidità, si deforma sotto serraggio o si degrada più rapidamente alle temperature dei punti caldi.
D2: Perché l'umidità causa così tanti problemi nei trasformatori ad olio?
L'umidità riduce la rigidità dielettrica e accelera l'invecchiamento della cellulosa. Aumenta inoltre la possibilità di scariche parziali modificando la distribuzione dello stress elettrico e incoraggiando il tracciamento. La parte difficile è che l'umidità può rimanere intrappolata nei componenti più spessi a meno che l'asciugatura e l'impregnazione non vengano eseguite correttamente.
Q3: Quando dovrei considerare gli aggiornamenti dell'isolamento ad alta temperatura?
Prendi in considerazione gli aggiornamenti quando la temperatura del punto caldo è elevata, i sovraccarichi sono frequenti, la temperatura ambiente è rigida o il trasformatore deve funzionare in modo affidabile con tempi di inattività minimi. I materiali ad alta temperatura possono fornire un margine termico aggiuntivo e un invecchiamento lento, ma devono adattarsi al processo di impregnazione d'olio e agli spazi liberi di progettazione.
Q4: Perché alcuni trasformatori riparati si guastano di nuovo rapidamente?
Molti guasti rapidi e ripetuti si verificano perché la riparazione mira ai sintomi (sostituzione dell'olio, un'area danneggiata visibile) ma non alla causa principale: distribuzione dell'umidità, fonti di contaminazione, problemi geometrici che concentrano lo stress elettrico o supporti meccanici indeboliti che consentono il movimento dell'avvolgimento.
Q5: Qual è il modo più semplice per ridurre il rischio di isolamento durante l'approvvigionamento?
Tratta l'isolamento come un sistema: richiedi una qualità costante del lotto, conferma l'imballaggio per la protezione dall'umidità, verifica la compatibilità con le fasi di essiccazione e impregnazione dell'olio e assicurati che le proprietà meccaniche corrispondano alle forze che il tuo trasformatore potrebbe subire. Il fornitore giusto può aiutarti ad abbinare i materiali al tuo progetto invece di tirare a indovinare.
Se stai valutandoMateriali di isolamento elettrico su trasformatori di tipo a olioper le nuove costruzioni o le ristrutturazioni, un piccolo miglioramento nell'idoneità dei materiali e nella compatibilità del processo può tradursi in anni di vita utile extra.
RaccontareSuzhou Hanyao Nuovi Materiali Co., Ltd.il tipo di trasformatore, la classe di tensione, le aspettative sui punti caldi e i componenti di isolamento di cui hai bisogno econtattaciper discutere le opzioni materiali adatte e le modalità di fornitura per il tuo progetto.
