Quando un trasformatore a olio si guasta, la causa principale potrebbe sembrare semplice: surriscaldamento, guasto dell'isolamento o uno scatto improvviso. In realtà, l’isolamento solido è spesso il “moltiplicatore silenzioso” dietro le quinte: influenza la rigidità dielettrica, l’invecchiamento termico, stabilità meccanica sotto forze di cortocircuito e quanto bene il sistema dell'olio rimane pulito e asciutto negli anni di servizio.
Questo articolo analizza cosaMateriali di isolamento elettrico su trasformatori di tipo a oliolo fanno davvero, dove acquirenti e ingegneri più comunemente vengono bruciati (letteralmente e finanziariamente) e come scegliere i materiali che sopravvivono alla produzione, alla spedizione, all'essiccazione, impregnazione di olio e funzionamento a lungo termine. Riceverai anche una lista di controllo pronta per l'approvvigionamento, una tabella comparativa e una risoluzione dei problemi sezione che ti aiuta a collegare i sintomi alle cause a livello materiale.
Punto dolente 1: “Stesso nome, prestazioni diverse”.
Due materiali possono essere etichettati in modo simile (ad esempio, “cartone pressato”), ma differiscono enormemente per uniformità di densità, livello di impurità, contenuto di umidità e resistenza alla compressione. Tali differenze si manifestano successivamente come impregnazione di olio non uniforme, punti caldi locali o scarica parziale su spigoli vivi.
Punto dolente 2: "Ha superato l'ispezione in entrata, quindi ha fallito nell'assemblaggio."
L'isolamento solido è sensibile alla manipolazione. Una tavola pulita può diventare una fonte di contaminazione se tagliata su attrezzature polverose, conservati in aria umida o toccati senza controlli di pulizia di base, soprattutto prima del processo di essiccazione e aspirazione dell'olio.
Punto dolente 3: “Il margine termico è stato consumato”.
Se il sistema di isolamento viene trattato come una merce, il trasformatore potrebbe perdere margine termico. Una volta isolante a base di cellulosa secoli, il degrado è difficile da invertire. Il risultato è una ridotta aspettativa di vita e un rischio più elevato in condizioni di sovraccarico.
Punto dolente 4: “Le condizioni sul campo non corrispondono a quelle del laboratorio”.
Anche un sistema di isolamento ben progettato può soffrire se il controllo dell’umidità, la pulizia dell’olio e le routine di manutenzione sono deboli. La contaminazione dell'olio e l'ingresso di acqua riducono la rigidità dielettrica e accelerano l'invecchiamento dell'isolamento sia liquido che solido.
Controllo della realtà:La maggior parte dei guasti all'isolamento non sono causati da un singolo difetto drammatico. Sono causati da piccoli compromessi impilamento: selezione del materiale + qualità del taglio + umidità + asciugatura imperfetta + contaminazione + stress operativo. L’obiettivo è fermare presto lo stack-up.
In un trasformatore immerso in olio, l'isolamento liquido (olio) e l'isolamento solido (carta/cartone/compositi) sono progettati per funzionare insieme. L'olio scorre per il raffreddamento e riempie i vuoti; l'isolamento solido fornisce spaziatura stabile, resistenza meccanica e percorsi dielettrici controllati. Se realizzato correttamente, il sistema resiste allo stress elettrico e al calore mantenendo stabile la geometria degli avvolgimenti per decenni.
I quattro lavori per i quali dovresti specificare
La maggior parte delle decisioni di acquisto diventano più semplici quando si collega ciascuna famiglia di materiali a una “zona” del trasformatore. Di seguito una pratica mappa da utilizzare in fase di selezioneMateriali di isolamento elettrico su trasformatori di tipo a olio.
Carte a base di cellulosa
Pannelli pressati e quadri per trasformatori in cellulosa
Cellulosa migliorata termicamente
Compositi ad alta temperatura
Usalo come scorciatoia decisionale. Non sostituisce i calcoli di progettazione, ma aiuta a evitare evidenti discrepanze durante la selezioneMateriali di isolamento elettrico su trasformatori di tipo a olio.
| Famiglia di materiali | Utilizzo tipico del trasformatore | Punti di forza | Attenzione |
|---|---|---|---|
| Carta kraft | Isolamento interstrato e piombo, applicazioni generali per avvolgimenti | Buona impregnazione con olio, prestazione economica e comprovata | Sensibilità all'umidità, l'invecchiamento accelera con il calore e la contaminazione |
| Carta crespa | Avvolgimento di piombo, forme che richiedono flessibilità | Conformabile, adatto per geometrie complesse, stabile dopo impregnazione con olio | Richiede una manipolazione pulita; rughe e detriti possono creare punti di stress locali |

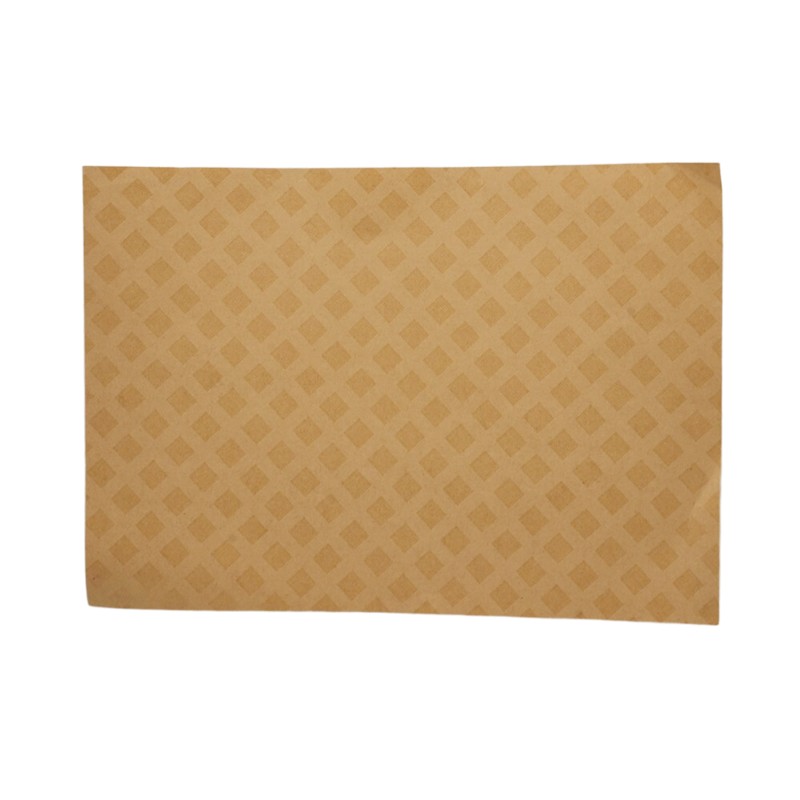

| Carta punteggiata di diamanti | Isolamento giro per giro o strato in cui l'incollaggio/bloccaggio aiuta | Migliora la stabilità dell'avvolgimento, supporta una spaziatura costante | La disciplina del processo è importante; un'asciugatura o una contaminazione impropria riducono i benefici |

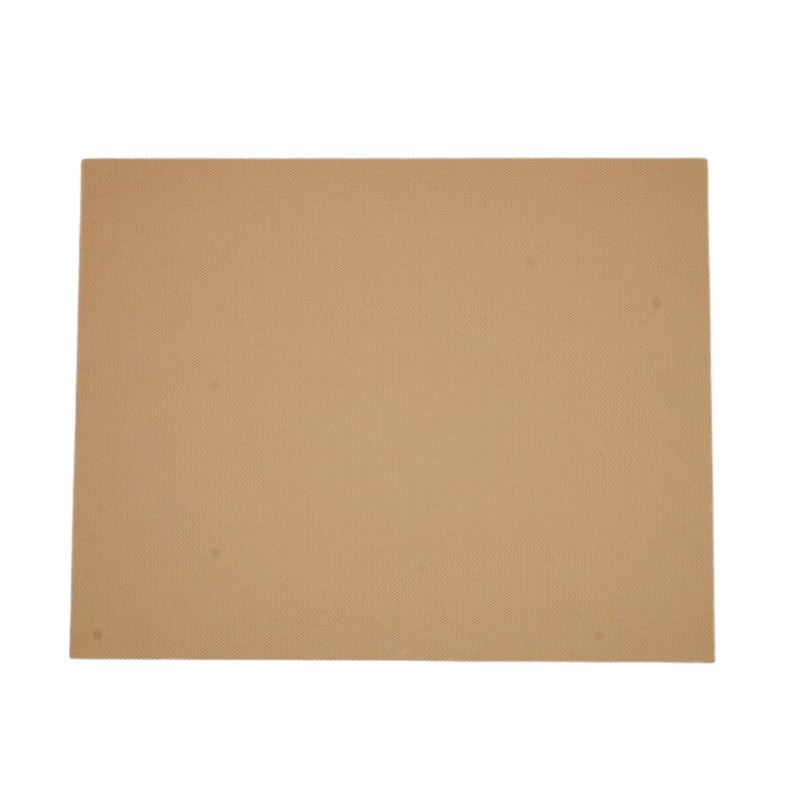

| Cartone pressato precompresso | Barriere, distanziatori, isolamenti terminali, blocchi di supporto | Stabilità meccanica, aiuta a mantenere gli spazi critici | L’uniformità della densità e il controllo dell’umidità sono essenziali |
| Cellulosa migliorata termicamente | Applicazioni su carta con margine termico più elevato | Migliore resistenza all'invecchiamento termico rispetto alle opzioni standard in cellulosa | Richiede ancora un rigoroso controllo dell'umidità e una lavorazione dell'olio pulita |
| Materiali a base aramidica | Zone più calde o design che richiedono una maggiore stabilità termica | Tolleranza alla temperatura più elevata, ideale per progetti impegnativi | È necessario verificare il costo, la compatibilità del progetto e le impostazioni del processo |
| Laminati in resina fibra di vetro | Componenti isolanti strutturali in alcune architetture di trasformatori | Forti proprietà meccaniche, buona stabilità dimensionale | La finitura dei bordi e la pulizia sono importanti; confermare la compatibilità dell'olio e i limiti di applicazione |
Ecco un flusso di lavoro che puoi consegnare a un team di approvvigionamento e a un team di assemblaggio senza scatenare una guerra civile. Costringe le domande giuste in anticipo, prima che tu sia bloccato a rielaborare le bobine o a inseguire la scarica parziale nei test finali.
Passo 1 Definire le sollecitazioni operative in un linguaggio semplice
Passaggio 2 Tradurre le sollecitazioni in requisiti materiali
Passaggio 3 Scrivere specifiche di approvvigionamento che impediscano sostituzioni “sosia”.
Suggerimento per l'acquirente:Se il fornitore non è in grado di spiegare come si comporta il materiale durante l'essiccazione e l'impregnazione con olio, non stai acquistando isolamento, stai acquistando incertezza.
Puoi comprare eccellenteMateriali di isolamento elettrico su trasformatori di tipo a olioe finiscono comunque con prestazioni deboli se li tratti come la normale carta da imballaggio o i cartoni generici. Queste regole sono semplici ed economiche, ma prevengono costosi fallimenti.
Magazzino e confezionamento
Taglio e lavorazione
Mentalità di essiccazione e impregnazione con olio
La fase di asciugatura non consiste semplicemente nel “rimuovere l’umidità”. Rende l'isolamento solido pronto ad accettare l'olio in modo uniforme ed evitare vuoti. I vuoti sono i luoghi in cui le scariche parziali amano vivere. Se il processo è affrettato, il trasformatore potrebbe superare i test iniziali e poi degradarsi più veloce nel servizio.
Una relazione con un fornitore diventa notevolmente più fluida quando ci si allinea su come si presentano le "prove di qualità". Invece di promesse vaghe, chiedi documentazione che supporti la ripetibilità.
Se stai acquistando componenti stampati o parti isolanti tagliate su misura, aggiungi queste due domande: (1) Come viene controllata la polvere durante la lavorazione? (2) Come sono rifiniti i bordi per ridurre la concentrazione dello stress elettrico?
Quando qualcosa va storto, il tempo scorre velocemente: i programmi di produzione slittano, le date di consegna ai clienti cambiano e tutti iniziano incolpare l'ultima persona che ha toccato il trasformatore. Questa sezione ti aiuta a restringere rapidamente i possibili contributori all'isolamento.
Sintomi comuni e sospetti a livello materiale
Se desideri un unico fornitore in grado di supportare molteplici esigenze di isolamento per la costruzione di trasformatori a olio, collaborando con un'azienda focalizzata il produttore può ridurre il carico di lavoro di qualificazione e migliorare la coerenza tra i progetti.Suzhou Hanyao Nuovi Materiali Co., Ltd. fornisce un portafoglio che copre articoli isolanti solidi di uso comune per applicazioni di trasformatori di tipo olio, insieme alla produzione e supporto ai test che aiuta gli acquirenti a mantenere costanti le prestazioni dei materiali da lotto a lotto.
Quando questo conta di più
Trattandolo come materiale merce intercambiabile. Piccole differenze di densità, umidità, pulizia e qualità di lavorazione può creare vuoti, forti punti di stress e invecchiamento accelerato dopo l'impregnazione con olio.
Non sempre. Molti problemi di affidabilità derivano dal controllo dell’umidità, dalla contaminazione e dalla disciplina del processo, non solo dalla classe termica. Una maggiore stabilità termica aiuta quando il punto caldo del progetto o il profilo di carico lo richiedono, ma dovrebbe essere abbinata a un forte controllo del processo.
L'umidità riduce la rigidità dielettrica e accelera l'invecchiamento dell'isolamento solido. Aumenta anche il rischio di scariche parziali sopportando condizioni elettriche sfavorevoli, soprattutto quando l'essiccazione e l'impregnazione non sono ottimizzate.
Inizia con controlli dello spessore, screening dei difetti visivi, integrità dell'imballaggio e revisione della documentazione dei lotti. La cosa più importante è che confermare le condizioni di conservazione e per quanto tempo i materiali sono stati esposti prima dell'arrivo. La disciplina semplice individua tempestivamente molti problemi.
Controllare la finitura dei bordi, mantenere pulita la lavorazione, rimuovere la polvere, evitare spigoli vivi e garantire che l'asciugatura e l'impregnazione dell'olio siano eseguite accuratamente per evitare vuoti. La prevenzione della malattia di Parkinson riguarda meno un materiale miracoloso e più un'esecuzione coerente.
I migliori trasformatori non si affidano alla fortuna: si affidano a materiali che soddisfano i requisiti elettrici, termici e meccanici del progetto. e sui processi che mantengono tali materiali puliti, asciutti e correttamente impregnati. Quando scegliMateriali di isolamento elettrico su trasformatori di tipo a oliocon una mentalità orientata alla prevenzione dei guasti, riduci le rilavorazioni, proteggi i risultati dei test e migliora l'affidabilità a lungo termine sul campo.
Se stai selezionando carta isolante, pannelli pressati o componenti isolanti stampati per un progetto di trasformatore di tipo olio e lo desideri supporto pratico (non generico),contattacicon la tua classe di tensione, le dimensioni chiave e le note applicative, allora possiamo aiutarti ad abbinare il giusto sistema di isolamento alle tue esigenze di costruzione e fornitura.
