L'affidabilità strutturale e operativa dei trasformatori immersi in olio dipende interamente dall'integrità delle loro reti di isolamento interne. Quando i trasformatori ad alta tensione funzionano sotto continui stress termici ed elettrici, i conduttori interni richiedono barriere flessibili e ad alto dielettrico che possano piegarsi senza collassare. Analizziamo come funziona ilTubo di carta crespa con isolamento elettrico, prodotto daHanyao, funge da componente fondamentale nei moderni sistemi di isolamento solido. Esaminiamo la chimica delle materie prime, il comportamento meccanico sotto flessione fisica, le interazioni chimiche con l'olio del trasformatore e i parametri di produzione specifici per dimostrare come massimizza la durata operativa del trasformatore.
I trasformatori di potenza ad alta tensione sono soggetti a campi elettrici fluttuanti, cicli termici intensi e gravi forze meccaniche durante gli eventi di cortocircuito. I cavi interni e i conduttori di collegamento che escono dagli avvolgimenti attivi della bobina devono percorrere percorsi complessi per raggiungere le boccole dei terminali.
L’utilizzo di materiali isolanti rigidi lungo questi percorsi crea significative vulnerabilità operative. I tubi rigidi spesso si rompono sotto le vibrazioni meccaniche o si deformano durante l'assemblaggio, causando guasti localizzati all'isolamento. Quando si forma uno spazio vuoto nello strato isolante, possono svilupparsi scariche parziali, che degradano rapidamente l'olio del trasformatore circostante e causano guasti catastrofici al sistema.

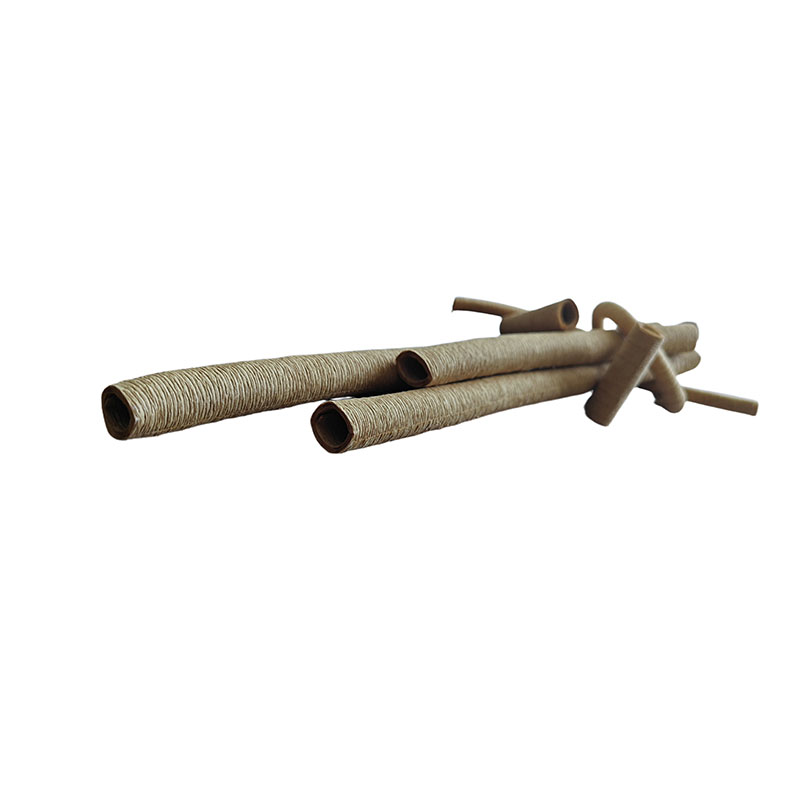

Per superare queste sfide fisiche, gli ingegneri dei trasformatori richiedono l'elevata flessibilitàTubo di carta crespa con isolamento elettricoprodotto daHanyao. Questo componente flessibile fornisce una barriera dielettrica continua e altamente uniforme che si adatta perfettamente ai cavi interni curvi senza rompersi o attorcigliarsi in caso di forti sollecitazioni fisiche.
Le prestazioni a lungo termine di unTubo di carta crespa con isolamento elettricodipende direttamente dalla purezza delle sue materie prime. Qualsiasi contaminazione chimica o agenti sbiancanti residui all'interno della struttura della carta accelereranno l'invecchiamento chimico se esposti all'olio caldo del trasformatore.
Per evitare un degrado prematuro, ilHanyaolo stabilimento di produzione insiste nell'utilizzare pasta di legno dolce di alta qualità con acido solforico non sbiancata. Questa specifica materia prima conserva le sue fibre di cellulosa naturale, lunghe e dense, che conferiscono al tubo di carta finito le sue eccezionali proprietà fisiche:
• Elevata resistenza alla trazione: le fibre lunghe di cellulosa distribuiscono i carichi meccanici in modo uniforme sulla parete del tubo, consentendogli di resistere all'elevata tensione durante l'installazione manuale o la movimentazione della macchina.
• Resistenza allo strappo superiore: le strutture organiche non sbiancate resistono naturalmente allo strappo e alla rottura quando soggette a correnti di fluido elevate o a forze meccaniche in movimento all'interno del serbatoio del trasformatore.
• Neutralità chimica: l'eliminazione delle sostanze chimiche sbiancanti preserva la stabilità molecolare della carta, garantendo che non rilasci ioni nocivi o composti acidi che potrebbero degradare l'olio del trasformatore circostante.
Il vantaggio principale dell'utilizzo di un fileTubo di carta crespa con isolamento elettricoinvece di una custodia rigida standard in carta o plastica, c'è la sua eccellente flessibilità. Questa flessibilità deriva da un processo di crespatura controllato, che introduce pieghe e onde microscopiche nella carta isolante di base prima che venga avvolta in un tubo.
Quando un tecnico piega il tubo per seguire un raggio stretto del conduttore, le pieghe microscopiche sul bordo esterno si espandono dolcemente per assorbire lo stress di trazione. Allo stesso tempo, le pieghe del raggio interno si comprimono in modo netto. Questo comportamento consente al tubo di mantenere un diametro interno perfettamente rotondo senza pizzicature o rotture della parete, garantendo che il conduttore interno in rame rimanga completamente isolato e protetto lungo l'intera curva.
I materiali solidi in cellulosa e gli oli dielettrici liquidi lavorano insieme per isolare i trasformatori immersi in olio. ILTubo di carta crespa con isolamento elettricogioca un ruolo chiave nel massimizzare questa interazione.
Il design microcrespato fornisce al tubo di carta una superficie significativamente più ampia rispetto alle maniche piatte di carta kraft standard. Quando immerse nella vasca del trasformatore, le strutture di carta porosa funzionano come una spugna organica, assorbendo e trattenendo grandi volumi di olio isolante. Questo gruppo di carta satura di olio blocca i percorsi conduttivi formati da tracce di impurità nel fluido, ritardando l'invecchiamento del materiale e consentendo al sistema di resistere a elevate sollecitazioni del campo elettrico.
Poiché la carta crespata satura d'olio trattiene un elevato volume di olio direttamente sulla superficie del conduttore, facilita un efficiente trasferimento di calore lontano dai cavi di rame caldi. Questo effetto di raffreddamento abbassa la temperatura operativa localizzata del trasformatore, proteggendo la struttura isolante di Classe A (105°C) dai guasti termici durante i periodi di carico di punta.
La produzione di trasformatori industriali richiede un preciso rispetto dimensionale per garantire che i componenti isolanti si adattino perfettamente ai cavi in rame. Piccole variazioni dimensionali possono creare pericolosi problemi di gioco interno.
La matrice delle specifiche riportata di seguito descrive in dettaglio le tolleranze tecniche standard mantenute in tutto ilHanyaolinea di produzione.
| Parametro strutturale | Metrica della dimensione calibrata | Base di tolleranza tecnica |
| Diametro interno (ID) | Gamma da 4 mm a 68 mm | Variazione di precisione di ± 0,5 mm |
| Spessore della parete (T) | Configurabile da 1 mm a 6 mm | Criteri di applicazione dello strato uniforme |
| Diametro esterno (OD) | Calcolato come ID + 2T | Proporzionale alle configurazioni personalizzate |
| Lunghezza standard | Sezioni da 1000 mm a 1500 mm | Tolleranza di deviazione della lunghezza di 20 mm |
| Rigidità dielettrica (T = 1) | Verificato a 15 Kv minimo | Testato sotto rigorosa immersione in olio |
| Rigidità dielettrica (T = 1,5) | Verificato a 20 Kv minimo | Testato sotto rigorosa immersione in olio |
| Rigidità dielettrica (≥ 2) | Verificato a 35 Kv minimo | Testato sotto rigorosa immersione in olio |
| Valutazione della resistenza termica | Certificato fino alla Classe A (105°C) | Prestazioni operative a lungo termine |
| Fonte del materiale di base | Pasta di legno tenero con acido solforico non sbiancata | Monitoraggio della purezza delle materie prime |
L'approvvigionamento di componenti isolanti affidabili è essenziale per i produttori globali di trasformatori che devono garantire decenni di funzionamento senza problemi delle apparecchiature.
Ogni lotto di materiali isolanti prodotti daHanyaoè sottoposto a severi test di qualità. Su richiesta dei clienti globali, i nostri materiali vengono regolarmente sottoposti al laboratorio indipendente CEMT per la convalida. Questi test verificano la rigidità dielettrica, la compatibilità con l'olio e la stabilità termica, garantendo la conformità ai rigorosi standard prestazionali internazionali.
Situato nella città di Suzhou, il nostro impianto di produzione è posizionato a soli 100 km dal porto di Shanghai. Questa posizione geografica strategica consente spedizioni rapide e programmi di consegna affidabili per gli acquirenti internazionali. Per proteggere i delicati prodotti di cellulosa durante il trasporto marittimo a lunga distanza, ogni ordine viene imballato in modo sicuro in scatole di cartone resistenti e antipolvere per garantire che arrivi completamente asciutto e pronto per la produzione.
SÌ. Il nostro impianto di produzione è dotato di macchinari di taglio e avvolgimento automatizzati, che ci consentono di trasformare materiali di dimensioni regolari in diametri interni personalizzati e spessori di parete su misura per i vostri specifici requisiti di progettazione del trasformatore.
I materiali in cellulosa assorbono naturalmente l'umidità, il che riduce la loro rigidità dielettrica complessiva. Per garantire prestazioni ottimali, il nucleo isolato deve essere sottoposto a un ciclo standard di essiccazione sotto vuoto e impregnazione con olio prima che il trasformatore venga riempito e sigillato.

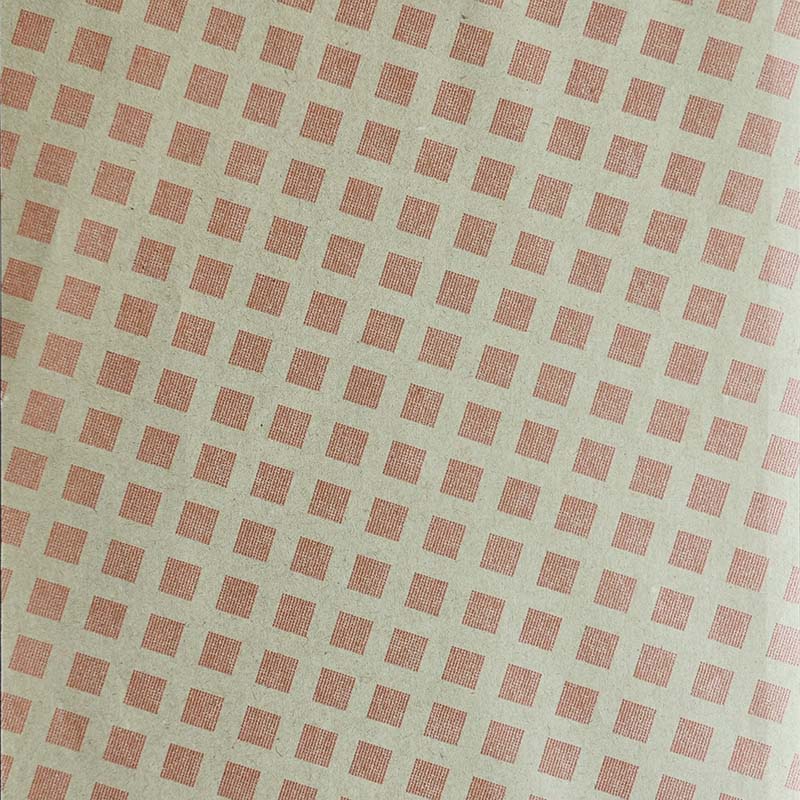

Offriamo una gamma completa di materiali isolanti, che vi consente di procurarvi carta a pois di diamante, cartone pressato precompresso, carta kraft isolante, pellicole di poliestere, pellicole di poliimmide e laminati flessibili multistrato come NMN, NHN e AMA in un'unica spedizione consolidata.
L'isolamento interno stabile è la garanzia principale per il funzionamento sicuro e a ciclo lungo dei trasformatori in olio ad alta tensione. I manicotti isolanti rigidi possono facilmente causare la rottura dell'isolamento durante l'assemblaggio dell'apparecchiatura e il funzionamento a lungo termineHanyao tubi di carta crespata per isolamento elettricorisolve perfettamente i punti critici dell'isolamento alla flessione con eccellente flessibilità, proprietà dielettriche stabili e buona compatibilità con l'olio.
Supportato dall'esperienza professionale nella produzione di materiali isolanti,Hanyaosupporta la personalizzazione a grandezza naturale, un rigoroso controllo della tolleranza dimensionale e test di qualità di terze parti. Tutti i prodotti soddisfano gli standard internazionali del settore dei trasformatori e forniamo servizi di spedizione globali rapidi facendo affidamento su vantaggi logistici geografici superiori. Per acquistare di alta qualitàTubo di carta crespa con isolamento elettricoe ottieni supporto professionale per soluzioni di isolamento elettrico,contattaciora per ottenere campioni di materiale gratuiti e un preventivo personalizzato accurato.
