Quando un motore si guasta, la causa principale spesso non è il rame o l'acciaio, ma il sistema di isolamento che ha ceduto silenziosamente al calore, alle vibrazioni, umidità, stress elettrico o esposizione chimica. Questo articolo spiega comeMateriali di isolamento elettrico sui motorilavorare come un completo sistema (non un singolo foglio o nastro), quali punti critici devono affrontare gli acquirenti e i team di manutenzione e come scegliere materiali che riducono i tempi di inattività, rischio di garanzia e rilavorazioni imprevedibili. Riceverai anche una pratica lista di controllo per la selezione, una tabella comparativa dei materiali isolanti più comuni, e una domanda frequente che affronta le domande più comuni su "cosa è andato storto?" scenari.
Materiali di isolamento elettrico sui motoriinclude ogni componente non conduttivo che impedisce alla corrente di prendere un percorso sbagliato. Ciò significa non solo parti visibili come rivestimenti per fessure e carta fase, ma anche nastri, manicotti, cunei, corde di legatura, vernici, impregnanti resine e compositi che proteggono gli avvolgimenti per tutta la vita del motore.
Il più grande malinteso è considerare l’isolamento come un unico prodotto. In realtà, le prestazioni di isolamento di un motore derivano da asistema coordinato:
Se acquisti materiali, costruisci motori o gestisci la manutenzione, probabilmente hai affrontato almeno uno di questi:
Una comprensione pratica diMateriali di isolamento elettrico sui motoriti aiuta a individuare i veri fattori di fallimento, quindi spendi soldi dove previene i tempi di inattività, non dove sembra bello solo su una scheda tecnica.
Pensa all'avvolgimento di un motore come a tre strati di protezione, ciascuno con diversi tipi di sollecitazione:
Le scelte dei materiali devono corrispondere al profilo di stress. Ad esempio, un motore in un ambiente umido potrebbe richiedere una forte resistenza all'umidità e qualità dell'impregnazione, mentre un motore azionato da VFD può dare priorità alla resistenza alla scarica e al robusto isolamento in curva.
Di seguito è riportata una pratica tabella comparativa per aiutarti ad abbinare i materiali ai casi d'uso. La scelta migliore dipende dalla classe di tensione, dalla classe di temperatura, ciclo di lavoro e ambiente.
| Tipo materiale | Forme tipiche | Punti di forza | Attenzione | Applicazioni motorie comuni |
|---|---|---|---|---|
| Compositi di film di poliestere | Film, laminati, fogli flessibili | Buona resistenza elettrica, spessore stabile, facile lavorazione | Danni ai bordi se maneggiati in modo approssimativo; i limiti di temperatura dipendono dal design composito | Liner per slot, separatori di fase, isolamento interstrato |
| Compositi di carta aramidica | Carta, laminati | Elevata resistenza termica, buone prestazioni meccaniche | Il costo può essere più elevato; richiede una lavorazione pulita per la migliore adesione/impregnazione | Motori ad alta temperatura, applicazioni pesanti, ambienti esigenti |

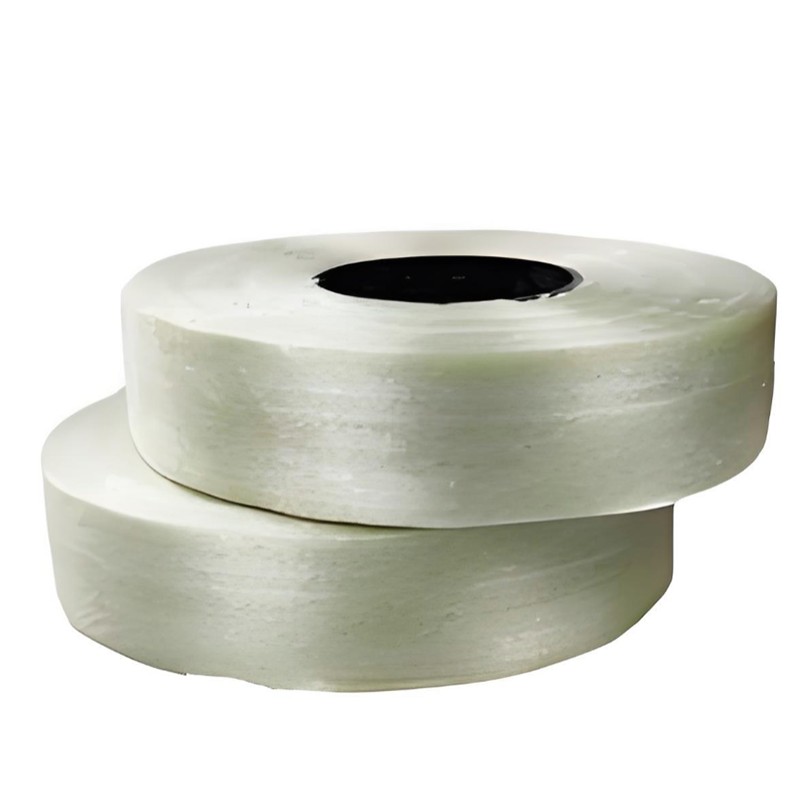

| Fibra di vetro (con resina) | Guaine, nastri, tessuti | Eccellente resistenza al calore e rinforzo meccanico | Può essere abrasivo; richiede un corretto abbinamento resina/vernice | Guaina per cavi, rinforzo dell'avvolgimento finale, legatura |
| Isolante a base di mica | Nastri, fogli, compositi | Eccezionali prestazioni ad alta tensione e resistenza alla scarica | Complessità di elaborazione; materia di controllo dello spessore e dell'impregnazione | Bobine di media/alta tensione, zone critiche di isolamento |
| Vernice/resina impregnante | Vernice a immersione e cottura, resina VPI | Blocca gli avvolgimenti, migliora la rigidità dielettrica, blocca i percorsi dell'umidità | Sensibile al processo: la viscosità, il profilo di polimerizzazione e la pulizia sono decisivi | Impregnazione dello statore, stabilizzazione dell'avvolgimento finale, protezione dall'umidità |

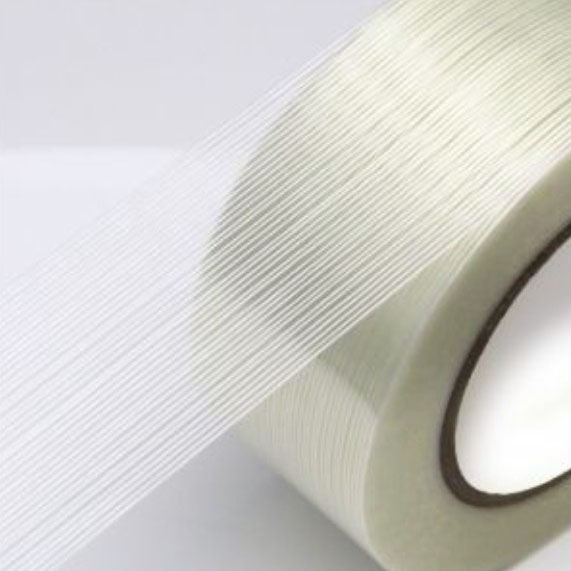

| Nastri elastomerici/speciali | Nastro isolante, nastro legante | Applicazione rapida, buona conformabilità, rinforzo mirato | Invecchiamento dell'adesivo sotto calore; la compatibilità con la vernice è importante | Uscite di piombo, fascettatura della bobina, protezione dall'abrasione |
Un progetto di isolamento affidabile spesso combina più materiali. Ad esempio, un robusto rivestimento per slot può essere abbinato a carta fase e guaina in fibra di vetro alle uscite del piombo, poi rinforzata da una vernice opportunamente polimerizzata. Questo è il motivoMateriali di isolamento elettrico sui motoridovrebbe essere valutato come un pacchetto integrato.
Ecco un flusso di lavoro di selezione che puoi effettivamente utilizzare, sia che tu stia progettando un nuovo motore o sostituendo l'isolamento durante una riparazione.
Consiglio pratico:Se si utilizzano motori azionati da inverter, prestare particolare attenzione alla robustezza da un giro all'altro e alla resistenza alla scarica. Un motore può passare test di hipot di base e continuano a degradarsi rapidamente se i tempi di aumento della tensione e i picchi ripetitivi attaccano i punti deboli.
Molti acquirenti desiderano anche una catena di fornitura stabile e ripetibile. È qui che lavorare con un produttore specializzato può ridurre la variabilità.Suzhou Hanyao Nuovi Materiali Co., Ltd.si concentra sui materiali isolanti utilizzati nei sistemi motori, che possono essere utili quando necessario controllo coerente dello spessore, comportamento di lavorazione affidabile e opzioni di materiali che si adattano a diversi profili di utilizzo del motore.
Un forte programma di ispezione in entrata previene i grattacapi successivi. A seconda della tua applicazione, considera questi controlliMateriali di isolamento elettrico sui motori:
Se noti variazioni da lotto a lotto, non incolpare solo il materiale. Controllare le condizioni di stoccaggio (umidità e temperatura), la movimentazione danni sui bordi e se la viscosità della vernice e il profilo di polimerizzazione sono cambiati nel tempo. Le prestazioni di isolamento sono estremamente sensibili al processo.
I guasti all'isolamento spesso sembrano misteriosi sul campo, ma di solito sono riconducibili a pochi schemi ripetibili:
Se risolvi solo una cosa:ridurre vuoti e punti deboli. Molti guasti elettrici iniziano a causa di minuscoli spazi d'aria, bordi taglienti o strati scarsamente collegati. Un migliore controllo dell’impregnazione e pratiche di assemblaggio disciplinate spesso offrono guadagni di affidabilità fuori misura.
Per acquistareMateriali di isolamento elettrico sui motoricon meno sorprese, utilizza questa lista di controllo quando confronti i fornitori o approvi un nuovo materiale:
L’obiettivo è semplice: l’isolamento dovrebbe ridurre il costo totale di proprietà, non solo il prezzo di acquisto. Quando tratti l’isolamento come un sistema, prenderai meno decisioni “economiche oggi, costose domani”.
Scegliere in base a un singolo parametro (come la classe di temperatura) ignorando l'ambiente, lo stress meccanico e il processo di produzione. Un materiale può essere “ad alta temperatura” ma cedere presto a causa di umidità, abrasione da vibrazioni o scarsa compatibilità con la resina.
I test di fabbrica spesso convalidano la rigidità dielettrica immediata, ma i guasti sul campo sono spesso causati da meccanismi di invecchiamento: cicli di calore, contaminazione, ingresso di umidità e movimento dell'avvolgimento. Questi problemi si accumulano finché il margine di isolamento non crolla.
Spesso sì. Tempi rapidi di aumento della tensione e picchi ripetitivi possono mettere a dura prova l'isolamento da una spira all'altra e accelerare i danni legati alla scarica. Diventa particolarmente importante rafforzare i punti deboli e migliorare la qualità dell'impregnazione.
Concentratevi sulla protezione dei bordi e sulla tenacità: scegliete rivestimenti con una migliore resistenza allo strappo, controllate gli utensili da taglio e le bave e controllate i bordi delle fessure. Verificare inoltre l'uniformità dello spessore per evitare situazioni di “troppo stretto per l'inserimento” che potrebbero causare danni.
Richiedi intervalli di tolleranza tipici, pratiche di tracciabilità dei lotti e indicazioni sulla compatibilità del processo (taglio, formatura, impregnazione, polimerizzazione). Un fornitore che conosce l'intero sistema di isolamento del motore può aiutarti a prevenire modalità di guasto nascoste.
I motori vivono vite dure: calore, vibrazioni, sovratensioni elettriche e ambienti disordinati spingono l'isolamento verso il guasto. La buona notizia è questa i problemi di isolamento sono raramente casuali. Con un approccio di sistema Materiali di isolamento elettrico sui motori, puoi migliorare affidabilità, riduzione delle rilavorazioni e stabilizzazione della qualità nei lotti di produzione e nei cicli di riparazione.
Se desideri aiuto nella scelta di un pratico pacchetto di isolamento per il tuo tipo di motore e le condizioni operative, contattaciper discutere del livello di voltaggio, ambiente, target termico e metodo di processo, così puoi passare da "dovrebbe funzionare" a "continua a funzionare".
