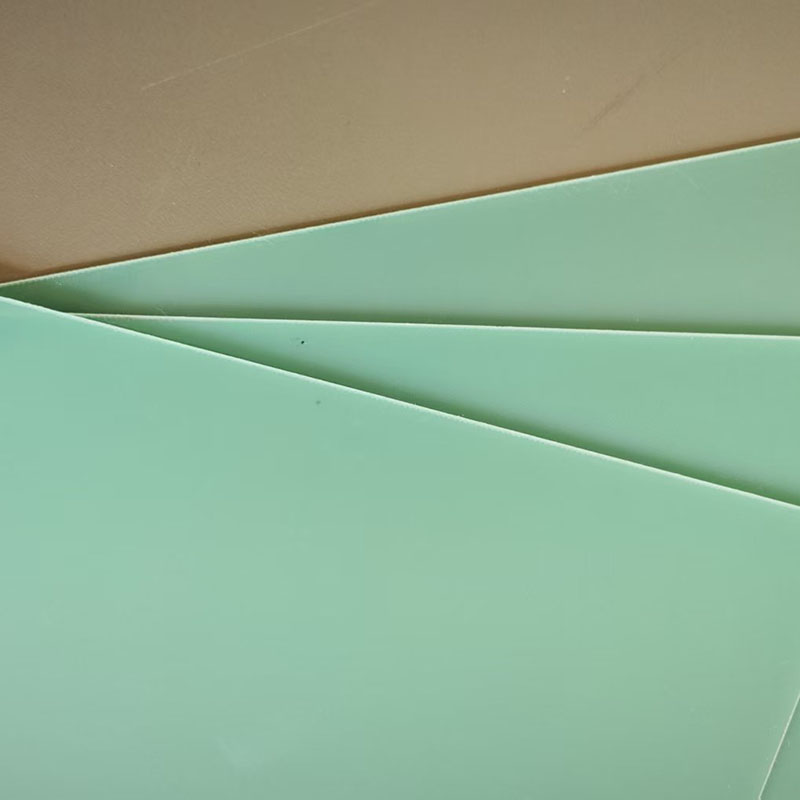

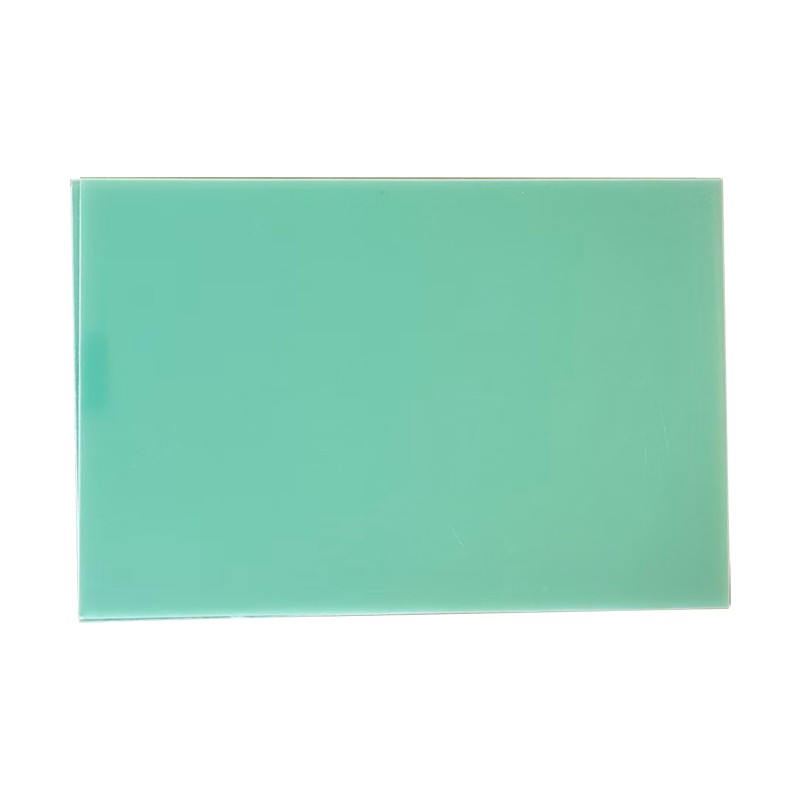

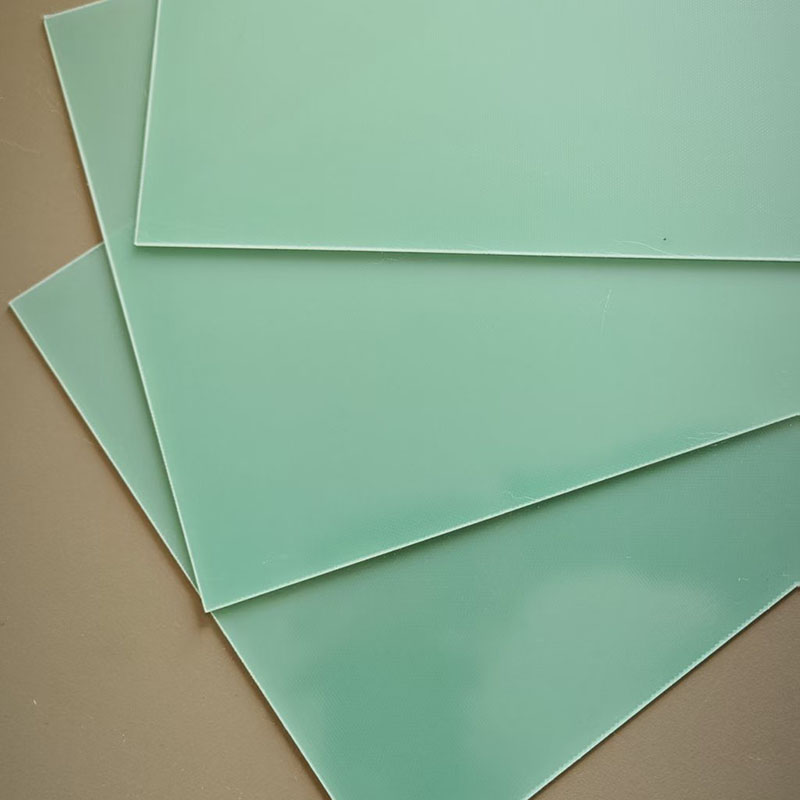

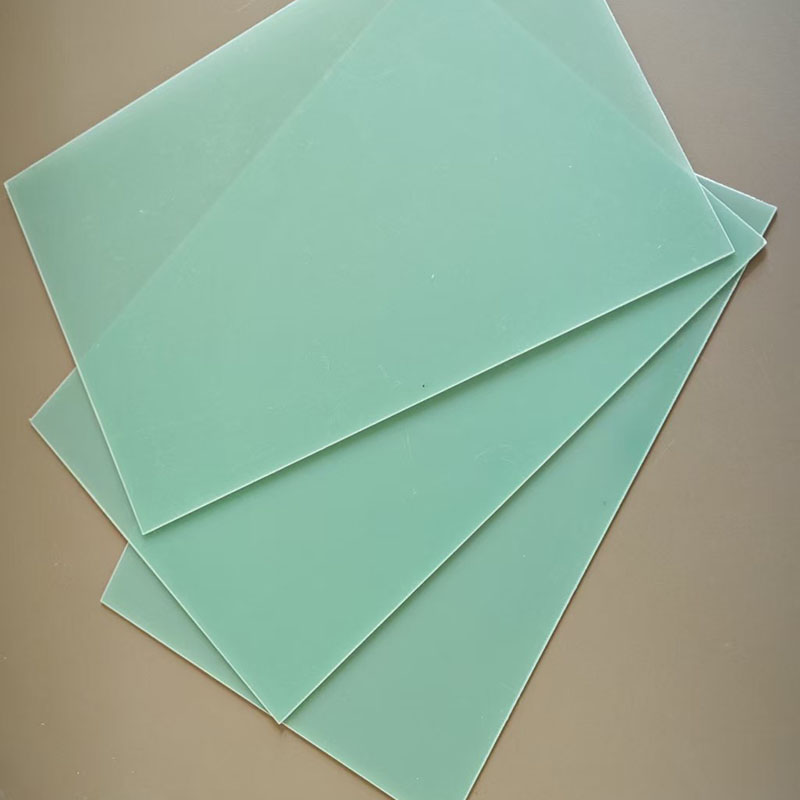

La lastra in fibra di vetro epossidica FR4 con isolamento elettrico fornita dalla fabbrica Hanyao è un materiale laminato composito realizzato impregnando un tessuto in fibra di vetro di grado elettronico (vetro E) con resina epossidica come adesivo e polimerizzandolo mediante pressatura a caldo. È tipicamente da traslucido a verde opaco (il colore della resina epossidica ignifuga), ma è disponibile anche in giallo, blu, bianco e altri colori. La superficie è liscia. Il pannello in fibra di vetro epossidica FR4 ha eccellenti proprietà meccaniche, proprietà dielettriche e stabilità termica.
Il tessuto in fibra di vetro conferisce un'elevata resistenza meccanica, rendendolo resistente alla flessione e alla deformazione e fornendo un eccellente supporto e fissaggio per i componenti elettronici. Le sue variazioni dimensionali sono minime in varie condizioni ambientali (come variazioni di temperatura e umidità), garantendo la precisione del circuito. La scheda epossidica FR-4 è un materiale tecnico composito ad alta resistenza, altamente isolante, ignifugo, resistente al calore, facile da lavorare ed economico. È il materiale principale utilizzato nella produzione di circuiti stampati rigidi, a supporto dell'intera moderna industria elettronica.
| Articolo | Nome del parametro | Requisiti | Metodo di prova |
| Proprietà meccaniche | Densità | 1,80 - 1,90 g/cm³ | - |
| Resistenza alla flessione | ≥ 400MPa | IPC-4101/GB/T4722 | |
| Resistenza alla trazione | ≥ 300MPa | IPC-4101 | |
| Modulo elastico | ≥ 20 GPa | - | |
| Rapporto di Poisson | ~0,18 | - | |
| Proprietà termiche | Resistenza al calore a lungo termine | 130 - 150 °C | - |
| temperatura di distorsione termica | ≥ 130°C | ASTM D648 | |
| Temperatura di transizione vetrosa | 130 - 180 °C (Tg)Tg media: 135-150°CTg alta: 170-180°C | DSC/TMA | |
| Temperatura di decomposizione termica | > 320 °C (Td5%) | TGA | |
| Coefficiente di dilatazione lineare | 13 - 18 ppm/°C (asse X-Y)60 - 80 ppm/°C (asse Z) | IPC-TM-650 | |
| Conduttività termica | 0,2 - 0,3 W/(m·K) | ASTM C177 | |
| Proprietà elettriche | Rigidità dielettrica | ≥ 40 kV/mm | ASTM D149 |
| Resistività del volume | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Resistività superficiale | ≥ 10¹² MΩ·cm | ASTM D257 | |
| Permettività relativa | 4,2 - 4,8 (1 MHz / 1 GHz) | ASTM D150 | |
| Fattore di perdita dielettrica | 0,015 - 0,025 (1 MHz / 1 GHz) | ASTM D150 | |
| Ritardante di fiamma e altre proprietà | Grado ignifugo | UL94V-0 |
|
| Igroscopicità | 0,1% - 0,2% (Le proprietà elettriche e la Tg diminuiscono dopo l'assorbimento d'acqua.) | ASTM D570 | |
| Resistenza chimica | Eccellente |
|
|
| Lavorabilità | Eccellente |
|
Dichiarazione di non responsabilità: i dati sulle prestazioni, i parametri e le caratteristiche descritti sono valori tipici in condizioni di test specifiche e possono variare nelle applicazioni effettive. Non costituiscono garanzia o garanzia di prestazione in tutte le condizioni. Gli utenti sono responsabili di verificare l'idoneità del prodotto per l'applicazione prevista.
1.La lastra in fibra di vetro epossidica FR4 con isolamento elettrico è in grado di resistere a temperature fino a 130 ℃.
2.La sua resistenza alla fiamma è UL 94-V0.
3. Ha un'eccellente resistenza meccanica e il tessuto in fibra di vetro fornisce resistenza e stabilità dimensionale estremamente elevate, rendendolo adatto come componente strutturale e di supporto.
4. Ha un'elevata resistenza di isolamento, una resistività di volume elevato e un'elevata resistività superficiale, che possono isolare efficacemente la corrente e prevenire cortocircuiti.
5. Viene utilizzato come armadio di distribuzione, il quadro comprende divisori isolanti delle sbarre collettrici, supporti, griglie di estinzione dell'arco o divisori isolanti, telai e supporti nei trasformatori
