In che modo i materiali di isolamento elettrico dei motori prevengono guasti costosi?

Astratto
Se un motore è il “cuore” di una macchina, l’isolamento è la pelle, le ossa e il sistema immunitario allo stesso tempo. La maggior parte dei guasti ai motori non inizia con scintille drammatiche, ma inizia in silenzio: il calore indebolisce lentamente una pellicola, l'umidità si insinua nella carta porosa, le vibrazioni sfregano il rivestimento di una fessura e minuscole scariche elettriche rosicchiano i punti deboli finché l'avvolgimento non va in cortocircuito. In questo articolo, illustrerò cosaMateriali di isolamento elettrico sui motoriin realtà, i modelli di fallimento comuni in cui si imbattono gli acquirenti e un modo pratico e favorevole agli approvvigionamenti per scegliere materiali che sopravvivono a condizioni operative reali. Includerò anche una tabella di confronto rapido, un elenco di controllo per la selezione e le domande frequenti che puoi utilizzare quando parli con fornitori comeSuzhou Hanyao Nuovi Materiali Co., Ltd..

Sommario

• Contorno in breve
• Quali punti critici devono affrontare gli acquirenti con l'isolamento del motore?
• Cosa conta come materiale di isolamento elettrico sui motori?
• Perché l'isolamento fallisce: le 6 principali cause principali
• Come selezionerei i materiali isolanti (passo dopo passo)
• Tabella comparativa dei materiali
• Controlli di qualità che riducono effettivamente i resi
• Lavorare con un fornitore: cosa chiedere e cosa fornire
• Domande frequenti
• Passaggio successivo

Contorno in breve

• Obiettivo:mantengono gli avvolgimenti elettricamente separati resistendo al calore, alle vibrazioni, all'umidità, ai prodotti chimici e allo stress di tensione.
• Elementi chiave:slot liner, separatori di fase, cunei, guaine, nastri, laminati, sistemi di resina/vernice di impregnazione.
• Logica di selezione:corrispondere alla classe di temperatura + alla classe di tensione + all'ambiente + al processo di produzione.
• Riduttori di rischio:spessore adeguato, qualità dei bordi, margine di rigidità dielettrica, prestazioni di invecchiamento termico, controllo qualità di fornitura costante.

Quali punti critici devono affrontare gli acquirenti con l'isolamento del motore?

Quando le persone acquistano o specificano l'isolamento per i motori, il "problema" di solito assomiglia a uno (o più) di questi:

• Guasti motori imprevistiche appaiono casuali, ma riconducono al degrado dell'isolamento.
• Surriscaldamentoa causa della scarsa resistenza termica o della compatibilità inadeguata dell'impregnazione.
• Scarica parziale e danno coronain progetti ad alta tensione o motori azionati da inverter.
• Usura meccanica(vibrazioni, movimento delle fessure, bordi taglienti della laminazione) taglio di rivestimenti e nastri.
• Ingresso di umiditàriducendo la rigidità dielettrica e accelerando l’invecchiamento.
• Qualità incoerente tra i lottiportando a scarti, rilavorazioni e reclami sul campo.

La buona notizia: questi sono problemi risolvibili, se trattatiMateriali di isolamento elettrico sui motoricome sistema, non come una singola parte acquistata solo in base allo spessore.

Cosa conta come materiale di isolamento elettrico sui motori?

L’isolamento del motore non è solo “carta” o “pellicola”. È un insieme di componenti che lavorano insieme per impedire il contatto elettrico tra i conduttori e il metallo messo a terra e tra le fasi dell'avvolgimento. Le categorie più comuni includono:

• Isolamento delle scanalature (rivestimenti delle scanalature):posto tra la cava del nucleo dello statore e l'avvolgimento per evitare guasti a terra.
• Isolamento di fase (separatori di fase):barriere tra i gruppi di fase per evitare cortocircuiti fase-fase.
• Cunei isolanti/cunei a fessura:stabilizza l'avvolgimento nella fessura e riduce il movimento e l'abrasione.
• Guaine e tubi:protegge i cavi e i punti di incrocio da sfregamenti e spigoli vivi.

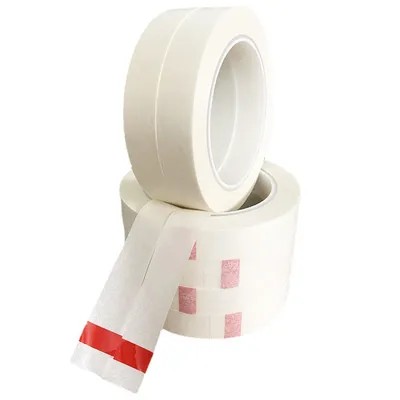

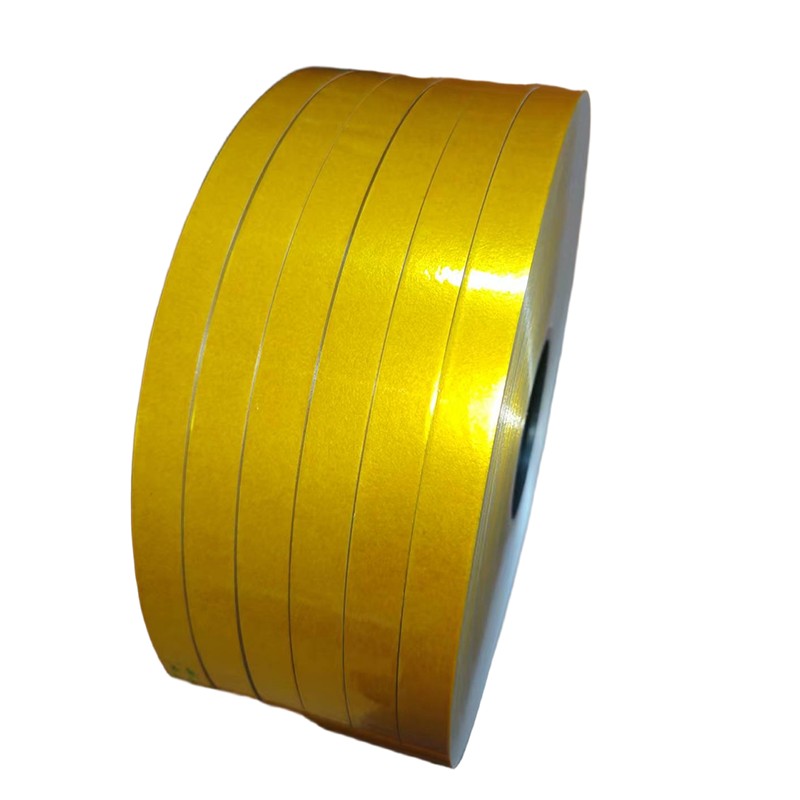

• Nastri e fascette:utilizzato per allacciatura, raggruppamento, supporto dell'avvolgimento finale e strati dielettrici aggiuntivi.
• Laminati e compositi:strutture multistrato (spesso carta + film + carta) progettate per prestazioni elettriche e meccaniche bilanciate.
• Resine/vernici impregnanti (dip, trickle, VPI):riempire i vuoti, collegare l'avvolgimento, migliorare il trasferimento termico e aumentare l'affidabilità dielettrica.

Pensalo come costruire una giacca impermeabile: il tessuto esterno da solo non è sufficiente: hai bisogno di cuciture, sigillatura e compatibilità tra gli strati. I motori sono gli stessi.

Perché l'isolamento fallisce: le 6 principali cause principali

La maggior parte dei guasti di isolamento si associa a sei famiglie di stress. Se riesci a nominare quali dominano la tua applicazione, puoi scegliere materiali che durano più a lungo (ed evitare di pagare in eccesso per funzionalità che non ti servono).

• 1) Invecchiamento termico (calore):Le alte temperature continue induriscono, crepano o restringono l'isolamento. La valutazione della “classe di temperatura” è più importante quando il motore funziona a temperature elevate per lunghi periodi.
• 2) Stress elettrico (tensione, picchi):Gli inverter possono introdurre rapidi tempi di aumento della tensione che mettono a dura prova l'isolamento e i punti deboli. I progetti a tensione più elevata aumentano anche il rischio di scariche parziali se esistono vuoti.
• 3) Sollecitazioni meccaniche (vibrazioni, abrasioni):Il movimento all'interno della fessura, gli spigoli vivi e le vibrazioni cicliche possono lentamente tagliare rivestimenti e manicotti.
• 4) Umidità e contaminazione:Acqua, sali, polvere e contaminazione conduttiva riducono la rigidità dielettrica e possono creare percorsi di tracciamento.
• 5) Esposizione chimica:Oli, solventi, refrigeranti e detergenti possono ammorbidire o gonfiare alcune pellicole, carte e adesivi.
• 6) Mancata corrispondenza del processo:Anche il materiale “buono” fallisce se non corrisponde al processo di produzione (raggio di curvatura, forze di inserimento, compatibilità della resina, temperatura di polimerizzazione, ecc.).

Se ti è mai capitato di guastare un motore “troppo presto”, di solito è uno di questi, spesso due che lavorano insieme (calore + vibrazione sono una coppia classica).

Come selezionerei i materiali isolanti (passo dopo passo)

Se stessi comprandoMateriali di isolamento elettrico sui motoriper una linea di produzione, utilizzerei questa sequenza pratica. Mantiene la decisione ancorata alla realtà operativa.

1. Definire il lavoro del motore e l'ambiente.
   Elencare la temperatura continua sull'avvolgimento, le condizioni ambientali (umidità, sale, polvere) e le esposizioni chimiche (nebbia d'olio, refrigerante, detergenti).
2. Confermare la classe di tensione e il tipo di azionamento.
   Annotare la tensione nominale e se è azionato da inverter. Se sì, considerare uno stress elettrico più elevato sui bordi e sulle estremità.
3. Scegli la classe termica con margine.
   Le classi tipiche del sistema di isolamento includono B (130°C), F (155°C) e H (180°C). Non limitarti ad abbinare il numero: crea un margine per i punti caldi.
4. Scegli la famiglia strutturale per l'isolamento di fessura e di fase.
   Molti acquirenti utilizzano laminati (carta/pellicola/carta) o soluzioni a base di aramide dove il calore e la resistenza sono fondamentali. Per un'abrasione più tenace, dare priorità alla resistenza meccanica e alla qualità del bordo.
5. Adatta lo spessore alla geometria della scanalatura e al processo di inserimento.
   Uno spessore maggiore non è sempre più sicuro: può raggrinzirsi, rompersi in corrispondenza delle pieghe o rendere più difficile l'inserimento. Lo spessore migliore è quello che sopravvive all'assemblaggio senza danni e fornisce ancora margine dielettrico.
6. Confermare la compatibilità resina/vernice.
   Se utilizzi immersione, gocciolamento o VPI, assicurati che l'isolamento non si delamini o non intrappoli vuoti dopo l'impregnazione e la polimerizzazione.
7. Definire i test di accettazione e il controllo dei lotti.
   Concordare i controlli chiave (rigidità dielettrica, tolleranza dello spessore, resistenza alla trazione, indicatori di invecchiamento termico e ispezione visiva dei bordi) per mantenere la qualità stabile nel tempo.

Questo processo trasforma un vago “inviami un preventivo per l’isolamento” in una specifica controllata che i fornitori possono effettivamente soddisfare.

Tabella comparativa dei materiali

Mancia:Se il tuo punto dolente sono i guasti sul campo, guarda prima la finitura dei bordi, la resistenza alla delaminazione e il comportamento di impregnazione, non solo la “rigidità dielettrica sulla carta”.

Controlli di qualità che riducono effettivamente i resi

Ecco i controlli che tendono a individuare tempestivamente i problemi del mondo reale. Non ti servono tutti per ogni motore, ma hai bisogno di quelli che corrispondono al tuo profilo di rischio.

• Spessore e tolleranza:lo spessore stabile aiuta la coerenza dell'inserimento e la spaziatura dielettrica prevedibile.
• Rigidità dielettrica (secca e condizionata):prendi in considerazione i test con umidità condizionata se i tuoi motori vedono umidità.
• Resistenza alla trazione e allungamento:aiuta a prevenire gli strappi durante l'inserimento e la formatura.
• Resistenza alla delaminazione:particolarmente importante per i laminati sottoposti a piegatura e impregnazione.
• Indicatori di invecchiamento termico:concentrarsi sulla conservazione delle proprietà dopo l'esposizione al calore, non solo sulle specifiche iniziali.
• Ispezione visiva dei bordi:spigoli vivi e bave possono diventare la “linea di partenza” dei fallimenti.

Se fai solo una cosa: aggiungi una semplice routine di ispezione in entrata per qualità dei bordi + spessore + campionamento dielettrico. È un'assicurazione economica.

Lavorare con un fornitore: cosa chiedere e cosa fornire

I fornitori possono raggiungere l'obiettivo solo se lo descrivi chiaramente. Quando si lavora con un produttore comeSuzhou Hanyao Nuovi Materiali Co., Ltd., fornisci gli elementi essenziali e poni le domande che rivelano la coerenza.

• Fornire:tensione, classe termica, dimensioni della fessura, metodo di inserimento, tipo di resina/vernice e ambiente (umidità/sostanze chimiche).
• Chiedere:struttura del materiale consigliata e intervallo di spessori per il processo, oltre ai test controllati per lotto.
• Confermare:stabilità dei tempi di consegna, tracciabilità dei lotti e modalità di gestione dei rotoli/fogli non conformi.
• Richiedi campioni:ed esegui un breve test pilota sulla tua linea per verificare la formatura, i danni di inserimento e i risultati dell'impregnazione.

Quando il rapporto con il fornitore è impostato in questo modo, non stai “acquistando isolamento”. Stai acquistando un risultato ripetibile del sistema di isolamento: meno scarti, meno guasti, assemblaggio più fluido.

Domande frequenti

D: Qual è l'errore più grande che gli acquirenti commettono con i materiali di isolamento elettrico sui motori?
R: Scegliendo solo in base allo spessore o al prezzo. I veri killer sono il disadattamento del processo (crepe durante l'inserimento), i difetti sui bordi e l'esposizione ambientale (umidità/sostanze chimiche) che degradano lentamente le prestazioni dielettriche.

D: I motori azionati da inverter necessitano di materiali isolanti diversi?
R: Spesso sì. Il passaggio rapido può aumentare lo stress nei punti deboli e accelerare l’invecchiamento se esistono vuoti. È intelligente rivedere la struttura dell’isolamento, la qualità dell’impregnazione e il modo in cui il sistema gestisce lo stress elettrico nel tempo.

D: È sempre meglio una classe termica più alta?
R: Non automaticamente. Una classe superiore può aiutare con l'invecchiamento termico, ma è comunque necessario abbinare flessibilità, spessore e producibilità. Specifiche eccessive possono aumentare i costi e talvolta creare problemi di assemblaggio se il materiale è più rigido di quanto il processo possa gestire.

D: Perché alcuni motori superano i test di fabbrica ma falliscono sul campo?
R: Molti test di fabbrica rilevano la "resistenza iniziale", mentre i guasti sul campo derivano dall'invecchiamento in condizioni di calore, vibrazioni e umidità. Ecco perché i test condizionati e la ritenzione per invecchiamento termico sono importanti.

D: Cosa devo inviare a un fornitore per ottenere una raccomandazione accurata?
R: Voltaggio, classe termica target, geometria della fessura, metodo di avvolgimento, stima della temperatura operativa, note ambientali e se si utilizza l'impregnazione per immersione/gocciolamento/VPI. In questo modo, un fornitore può consigliare una struttura e uno spessore realistici.

Passaggio successivo

Se desideri ridurre gli scarti, evitare problemi di garanzia legati all'isolamento e standardizzare un sistema di isolamento affidabile, inizia documentando la temperatura operativa, il tipo di unità, l'ambiente e il metodo di produzione, quindi abbina i materiali a tali realtà. Se stai valutando le opzioni daSuzhou Hanyao Nuovi Materiali Co., Ltd.o confrontando più fonti, condividi i parametri del tuo motore e gli obiettivi prestazionali richiesti econtattaciper richiedere consigli sui materiali e campioni idonei per il vostro processo di produzione.
